En este artículo te mostramos y explicamos errores comunes en obras de Steel Frame: analizalo para asegurar la calidad de tus trabajos.
El Steel Frame ha ganado una prominencia creciente en el mundo de la construcción debido a su eficiencia, durabilidad y versatilidad. Sin embargo, como con cualquier método constructivo, la implementación adecuada es esencial para asegurar resultados óptimos.
En este post, exploraremos algunos errores comunes en obras de Steel Frame, destacando la importancia de la planificación precisa, la ejecución meticulosa y la supervisión experta para evitar desafíos en el proceso constructivo.
1. Linealidad de apoyo, In-line framing
La alineación precisa de los componentes estructurales durante el In-Line Framing es fundamental para la resistencia y capacidad de carga de la construcción. Por ello, es esencial que todas las vigas de cubierta y entrepiso que se sostienen sobre montantes estén alineadas con sus apoyos, asegurando que el alma de las vigas coincida con el de los montantes. Este cuidado detalle garantiza una distribución uniforme de las cargas y fortalece la integridad estructural de la edificación.

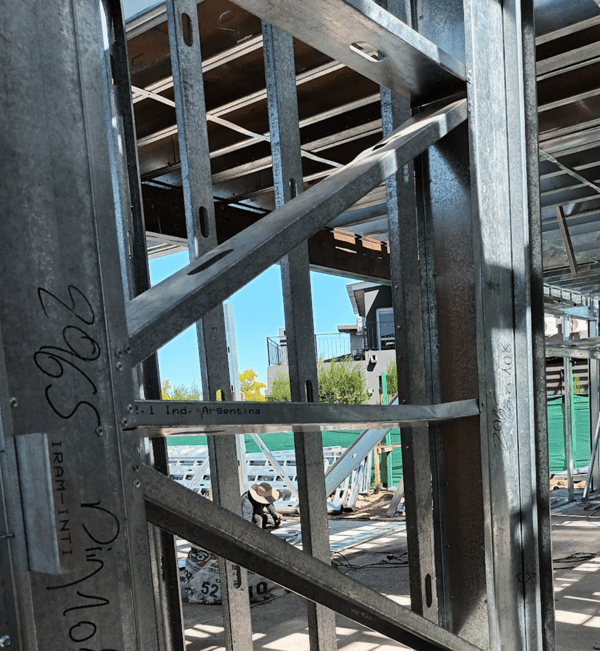

En esta foto se puede ver cómo el alma del montante no coincide con el alma de las vigas de entrepiso.
En esta foto se puede ver cómo los cripples están desfasados y sus almas no coinciden con las de las vigas de entrepiso.
2. Perfiles recortados
Recortar o modificar un perfil puede comprometer la integridad estructural y la seguridad de la construcción. Los perfiles están diseñados para soportar cargas específicas de acuerdo a su geometría y dimensiones originales, alterar esas características de fábrica con cortes, por ejemplo, puede reducir su capacidad estructural y alterar las propiedades mecánicas del acero, como la carga, rigidez y resistencia.
Estos problemas se pueden evitar si se planifica la integración del diseño estructural con las instalaciones.
En estas fotos se puede ver una serie de modificaciones a los perfiles, acción que pone en riesgo la obra.
3. Faltantes de elementos de fijación
La presencia de elementos de fijación es esencial para la seguridad y estabilidad de las estructuras de acero. Los faltantes en estos componentes críticos pueden comprometer la integridad de toda la construcción. Es central que cada elemento de fijación necesario esté presente y correctamente instalado para garantizar la calidad de las uniones.
Algunos de los faltantes más comunes son los siguientes.
Cartelas
Las cartelas en vigas reticuladas cumplen un rol importante para la estabilidad e integridad de la estructura. Las mismas ayudan a distribuir las cargas de manera uniforme a lo largo de la viga o columna reticuladas, también ayudan a prevenir el pandeo lateral, y pueden aumentar la capacidad de carga, potenciando la resistencia de la estructura.
Se colocan en ambos lados de la unión; son necesarias para vincular montantes y diagonales con la cantidad de tornillos necesarios por cálculo.
.
En este caso, no se colocaron las cartelas, por lo que no se transmiten las cargas correctamente.
Ángulos
El ángulo S-A23 es un elemento de vinculación, generalmente utilizado para fijación de cabriadas o cabios, por ejemplo, a las soleras superiores de paneles de modo de impedir su desplazamiento. Los accesorios y elementos de fijación son esenciales para unir diferentes componentes del sistema constructivo. Los mismos aportan resistencia adicional a la estructura, mejorando la capacidad para soportar cargas verticales y horizontales.
En estas fotos se puede ver cómo las vigas tubo no están vinculadas a la estructura correctamente
Rigidizadores de apoyo
Los rigidizadores de apoyo desempeñan un papel central en la seguridad y estabilidad de la estructura. La cantidad y disposición de los elementos de fijación, así como la selección precisa de tornillos, son determinadas por un minucioso cálculo estructural. Este proceso no es simplemente un requisito técnico, sino un pilar esencial para garantizar la integridad y el rendimiento deseado de la construcción.
El cálculo estructural, realizado por ingenieros especializados, evalúa las fuerzas y cargas que actuarán sobre la estructura. Esta etapa crítica no solo cumple con normativas y estándares de seguridad, sino que también adapta la construcción a las condiciones específicas del entorno y los requisitos de diseño. En función de esta evaluación, se determina la cantidad adecuada de elementos de fijación y tornillos necesarios para asegurar una conexión robusta entre los componentes.
¿Conocías estos errores comunes? ¿Tenés consultas? Si surge alguna duda, podés dejarla abajo en comentarios:
