Los accesorios y fijaciones de acero galvanizado son utilizados para la instalación y vinculación de perfiles estructurales en obras de Steel Frame y para obras de divisiones internas en Drywall Plus.

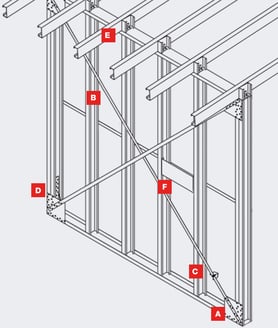

ACCESORIOS PARA STEEL FRAME

Con el objetivo de ofrecer una solución integral y responder a las necesidades más específicas del sistema, Barbieri desarrolló una amplia gama de accesorios para sus perfiles Steel Frame® tales como tornillos, anclajes S-HTT 14, piezas de unión S-A 23 y piezas L 70 x160 para anclajes de fachadas, entre otros.

Captura de Pantalla 2022-01-21 a la(s) 10.50.33

TODOS
REFUERZO PARA FIJACIÓN
S-A23
CONECTOR S-HTT 14
CARTELA
ARANDELA PARA ANCLAJE
TENSOR PARA CRUZ DE SAN ANDRÉS
CONECTOR COLUMNA

A. REFUERZO PARA FIJACIÓN

Qué es: Pieza de acero galvanizado.
Para qué sirve: Diseñada para fijación de elementos pesados en los tabiques de construcción en seco, tales como artefactos de iluminación, ménsulas, etc.
Adaptable a sistemas de construcción en seco Drywall Plus y Steel Frame.
Dimensiones: 42.5 mm. x 402 mm. x 150mm. Espesor: 0.9 mm.

B. S-A23

Qué es: Perfil ángulo de acero galvanizado.
Para qué sirve: Perfil ángulo multiuso, generalmente utilizado para fijación de cabriadas, cabios, etc. a las soleras superiores de paneles de modo de impedir su desplazamiento.
Dimensiones: 52 x 39.5 mm.
Espesor de chapa: 1.25 mm.

C. CONECTOR S-HTT 14

C. CONECTOR S-HTT 14 Qué es: Pieza de acero galvanizado, fabricado de acuerdo a IRAM IAS U 500-261.
Para qué sirve: Permite vincular la estructura de Steel Frame a fundaciones de hormigón a través de barras roscadas y adhesivos epoxi o cementicios. Dimensiones: 365 x 65 mm.
Espesor de chapa: 3.2 mm.

D. CARTELA

Qué es: Pieza de acero galvanizado perforada.
Para qué sirve: Se ubica en esquinas de estructuras de Steel Frame en las cuales no existe espacio disponible para ubicar los tornillos definidos por el cálculo estructural y en los extremos del vínculo de las cruces de San Andres con el panel.
Dimensiones:
- Cartela 200x200mm Espesor de chapa: 1.25mm
- Cartela 300x300mm Espesor de chapa: 1.25mm

E. ARANDELA PARA ANCLAJE

Qué es: Arandela cuadrada de chapa galvanizada. Para qué sirve: Se utiliza para la colocación de anclajes mecánicos sobre solera, en conjunto con el Conector Columna y como suplemento en los HTT14 para varillas de diámetro menor a 16 mm. Dimensiones: 58 mm. x 58 mm.
Espesor de chapa: 2.54 mm.

F. TENSOR PARA CRUZ DE SAN ANDRÉS

Qué es: Ángulo de chapa galvanizada con tornillo de ajuste
Para qué sirve: Se utiliza para tensar las cruces de San Andrés en el arriostramiento de la estructura.
Dimensiones: 40x40 mm.
Espesor de chapa: 3.2 mm.

G. CONECTOR COLUMNA

Qué es: Ángulo “L” de acero galvanizado, fabricado de acuerdo a IRAM IAS U 500-261.
Para qué sirve: Se utiliza para vincular columnas del sistema Steel Frame (formadas por PGC y PGU) a las fundaciones, por medio de anclajes. Se utiliza cuando por razones de espacio no se pueden ubicar anclajes SHTT-14 en conjunto con las arandelas de anclaje.
Dimensiones: 103 x 58 mm.
Espesor de chapa: 2.5 mm.

ACCESORIOS PARA DRYWALL PLUS

Con el objetivo de ofrecer una solución integral y reponder a las necesidades más específicas del sistema, Barbieri desarrolló una amplia gama de accesorios para Drywall Plus® tales como refuerzos para fijación, arandela para anclaje, tensor para cruz san andrés, entre otros.

Captura de Pantalla 2022-01-21 a la(s) 10.50.33

TODOS
APOYO METÁLICO F530
HORQUILLA F530
UNIÓN F530
CLIPS FIJACIÓN PARA SISTEMAS
PERFIL F530
REGULADOR DOBLE
TIRANTE SUPERIOR E INFERIOR

TOCAR

A. APOYO METÁLICO F530

Qué es: Pieza de acero galvanizado de fijación.
Para qué sirve: Diseñada para utilizar en conjunto con el Montante F-530 y permite fijarlo a una pared existente permitiendo la regulación de la separación, de modo de proveer un espacio de espesor variable para ubicar los aislantes termoacústicos.
Dónde se utiliza: En cielorrasos de sistemas F530.

TOCAR

B. HORQUILLA F530

Qué es: Pieza de acero galvanizado que vincula el Montante F-530 al regulador.
Para qué sirve: Se coloca a presión dentro del Montante F530 para dar soporte al mismo y vincularse al regulador.
Dónde se utiliza: En cielorrasos de sistemas F530.

TOCAR

C. UNIÓN F530

Qué es: Pieza de acero galvanizado.
Para qué sirve: Permite unir a tope los montantes F 530 de cielorraso en longitudes mayores a 2,60 mts. La unión que se genera no presenta resaltos asegurando la nivelación de las placas. Unión rápida y sin tornillos.
Dónde se utiliza: En cielorrasos de sistemas F530

TOCAR

D. CLIPS FIJACIÓN PARA SISTEMAS

Qué es: Pieza de acero SAE 1070 con tratamiento superficial pavonado.
Para qué sirve: Permite la conexión entre montantes F 530 y perfiles de borde en cielorrasos y revestimiento de paredes. Unión simple y rápida sin tornillos.
Dónde se utiliza: En cielorrasos de sistemas F530.

TOCAR

E. PERFIL F530

Qué es: Perfil de acero galvanizado en forma de C. Para qué sirve: Se utiliza para realizar la estructura principal de emplacado del sistema de cielorraso F530.
Dónde se utiliza: En cielorrasos de sistemas F530.

TOCAR

F. REGULADOR DOBLE

Qué es: Mariposa de acero galvanizado.
Para qué sirve: Se utiliza para regular los tirantes superiores e inferiores de estructura de sistemas F530.
Dónde se utiliza: En cielorrasos de sistemas F530.

TOCAR

G. TIRANTE SUPERIOR E INFERIOR

Descripción del producto: Sistema de alambres para F530.
Para qué sirve: Los alambres de cuelgues se utilizan para la regulación de la estructura de sistemas F530.
Dónde se utiliza: En cielorrasos de sistemas F530.
