Como enrijecer painéis de steel framing com um contraventamento em fita

Neste artigo explicamos como conseguir um correto enrijecimento dos painéis de steel framing por meio de tiras de chapa de aço dispostas em contraventamento em fitae tensores que facilitem a transmissão de cargas horizontais.


Os painéis Steel Framing não apresentam rigidez no seu plano, uma vez que as juntas entre os montantes e as soleiras s
ão aparafusadas. Por isso, para que o painel possa suportar forças em seu plano, contraventamentos em fita podem ser colocados com tiras de chapa dimensionadas para esse fim.

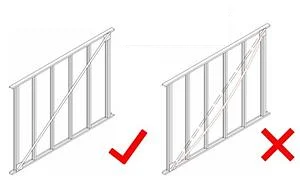

Para uma correta execução do contraventamento em fita, é necessário verificar se o ângulo formado com a horizontal está entre 30° e 60°, pois à medida que a inclinação cresce, a tensão aumenta e são necessárias cintas e âncoras de seções maiores. Por outro lado, ao diminuir o ângulo, a tira perde a capacidade de evitar deformações.

Para que o reforço seja eficaz, as tiras de chapa devem ser tensionadas antes da ancoragem. Com isso, a Barbieri desenvolveu um tensionador que facilita ao instalador o ajuste final da chapa do contraventamento em fita por meio de um parafuso regulador de operação simples e segura.

Colocação do tensor de contraventamento em fita

O contraventamento em fita é fixado por meio de tiras aparafusadas aos montantes (UE) apenas nas extremidades. Para que essas tiras cumpram sua função, devem ser tensionadas, pois evitam a deformação do painel em seu plano, atuando exclusivamente sob forças de tração. O tensor para contraventamento em fita permite que a tira seja esticada com facilidade e segurança, conseguindo a tensão necessária para a transmissão das cargas horizontais que surgem no nível da soleira superior até as âncoras inferiores.

O tensionador do contraventamento em fita não é apenas fabricado em nossa planta, mas também as ferramentas para sua produção foram desenvolvidas por nossa engenharia e fabricadas em nosso ferramental. Isso garante um processo de alta produtividade, elevados padrões de qualidade do produto e um fornecimento eficaz aos nossos clientes.

Para colocar o tensor, as seguintes etapas devem ser seguidas:

  • Aparafuse o painel da maneira usual.
  • Verifique a quadratura correta.
  • Colocar cartelas nos cantos onde acabam os contraventamentos em fita. Ascartelas são placas da mesma espessura das tiras e de dimensões tais que permitem colocar os parafusos necessários determinados pelo cálculo. Os reforços são fixados ao UE e U com parafusos T1 colocados em L.
BdB_Cruz Santo Andre_3

  • Fixe as cartelas à soleira e ao montante usando os parafusos de ponta broca T1. Aparafusea tira de chapa galvanizada com as dimensões e espessura indicadas no projeto. A tira deve ser esticada, mas não em tensão.
  • Faça um orifício de 4,5 mm de diâmetro no eixo da tira para passar o parafuso por ele, conforme mostrado na imagem abaixo. Apresente o tensor e aperte o parafuso até que a tira esteja devidamente tensionada.
  • Repita os passos anteriores na outra tira do contraventamento em fita. As tiras são apertadas individualmente e progressivamente uma a uma para obter um tensionamento em paralelo. A tensão buscada é a máxima possível antes da deformação do painel.

Este enrijecimento dos painéis permite que a estrutura de aço galvanizado absorva melhor as cargas horizontais, transmitindo-as às âncoras da fundação.
