SOLUÇÕES PARA CONSTRUÇÃO A SECO

STEEL FRAME

PERFIS ESTRUTURAIS

O Steel Frame permite a você realizar qualquer tipo de projeto e ser vinculado a todo tipo de sistema de construção. As vedações impermeáveis, térmicas, acústicas e as terminações são resolvidas com materiais industrializados e padronizados. Uma das características fundamentais do processo de construção é a sua condição de montagem a seco a qual evita a utilização de água em toda a obra.

PRODUTOS

STEEL FRAME

Os perfis para o Steel Frame estão moldados a frio, isso é, são produzidos mediante a passagem de uma cinta de aço galvanizada por meio de uma conformadora contínua de cilindros que deforma a cinta até passar a forma final ao perfil.
Fabricados com base na norma ABNT NBR 15217/2018, em aço galvanizado a quente com cobertura de zinco Z275. Garantem resistência mecânica e durabilidade ainda em condições de uso extremo.

STEEL FRAME

MONTANTE

Descrição: Perfil de aço galvanizado no formato “C”, certificado com base na norma ABNT NBR 15253.

Utilização: Utilizados verticalmente na estruturação das paredes, dos sistemas de construção a seco para Steel Frame.

Dimensões:

PRODUTO	Espessura da chapa	Unidade de medida	Comprimento
Montante 70	0,8/0,9(1,25/1,55/2,04	Peça	3,000mm 6,000mm
Montante 90	0,8/0,9(1,25/1,55/2,04	Peça	3,000mm 6,000mm
Montante 100	0,8/0,9(1,25/1,55/2,04	Peça	3,000mm 6,000mm
Montante 200	0,8/0,9(1,25/1,55/2,04	Peça	3,000mm 6,000mm
Montante 250	0,8/0,9(1,25/1,55/2,04	Peça	3,000mm 6,000mm
Montante 300	0,8/0,9(1,25/1,55/2,04	Peça	3,000mm 6,000mm

Normativa baseada em que estão sendo produzidos: ABNT NBR 15253-6355.

PGC 70 (1) PGC 100 (1)

STEEL FRAME

GUIA

Descrição: Perfil de aço galvanizado no formato “U”, certificado com base na norma ABNT NBR 15253.

Utilização: Utilizados horizontalmente na estruturação das paredes, dos sistemas de construção a seco para Steel Frame.

Dimensões:

PRODUTO	Espessura da chapa	Unidade de medida	Comprimento
Guia 70	0,8/0,9(1,25/1,55/2,04	Peça	3,000mm 6,000mm
Guia 90	0,8/0,9(1,25/1,55/2,04	Peça	3,000mm 6,000mm
Guia 100	0,8/0,9(1,25/1,55/2,04	Peça	3,000mm 6,000mm
Guia 200	0,8/0,9(1,25/1,55/2,04	Peça	3,000mm 6,000mm
Guia 250	0,8/0,9(1,25/1,55/2,04	Peça	3,000mm 6,000mm
Guia 300	0,8/0,9(1,25/1,55/2,04	Peça	3,000mm 6,000mm

Normativa baseada em que estão sendo produzidos: ABNT NBR 15253-6355.

PGU 70 (1) PGU 100 (1)

COMO APROVEITAR PERFIS?

O armazenamento deve ser feito em um lugar seco e coberto.
Os perfis pequenos sempre devem ser apoiados sobre os perfis maiores.
Recomenda-se que os maços sejam mantidos atados e alinhados.

ACESSÓRIOS

DO SISTEMA DE CONSTRUÇÃO

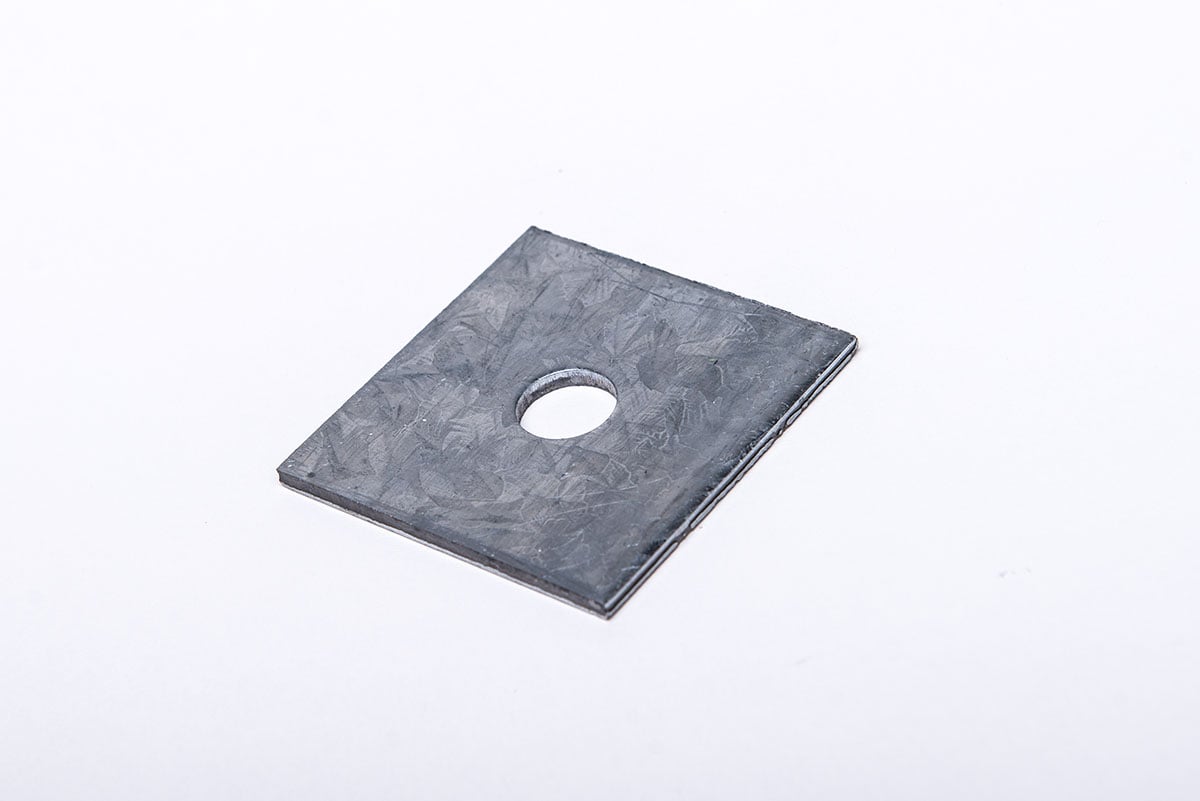

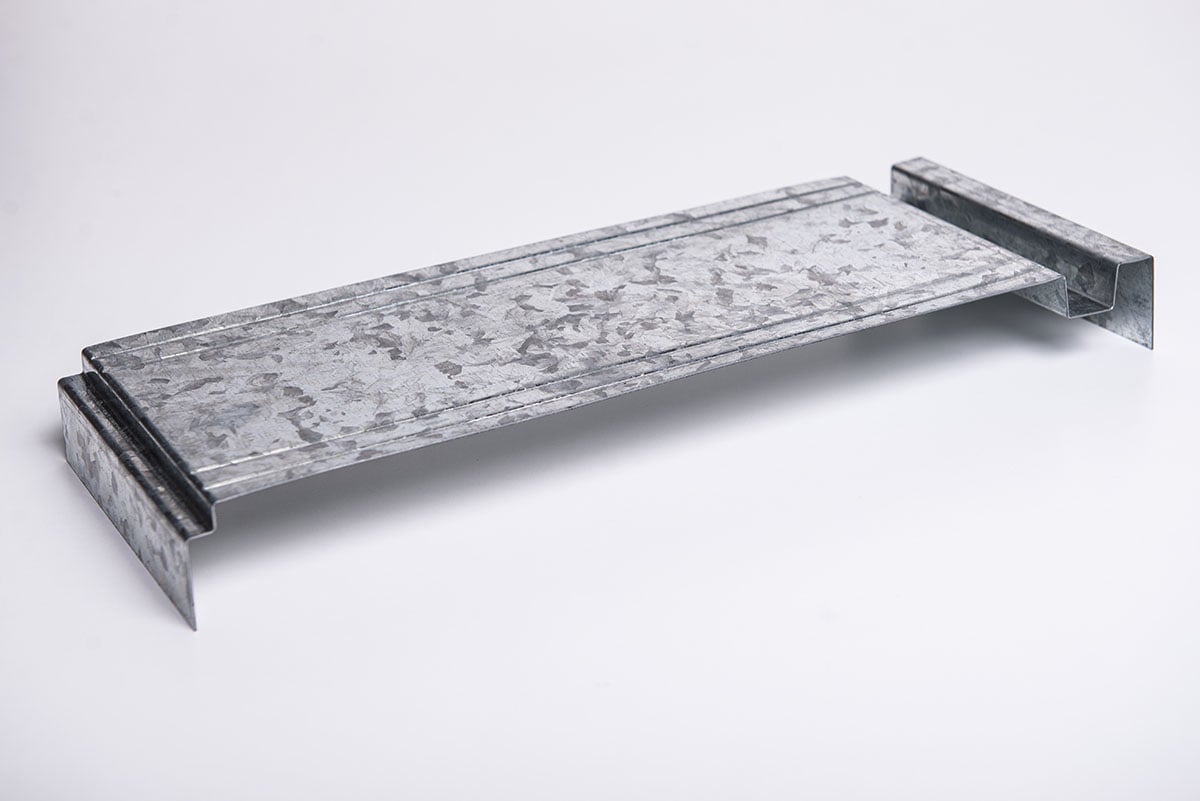

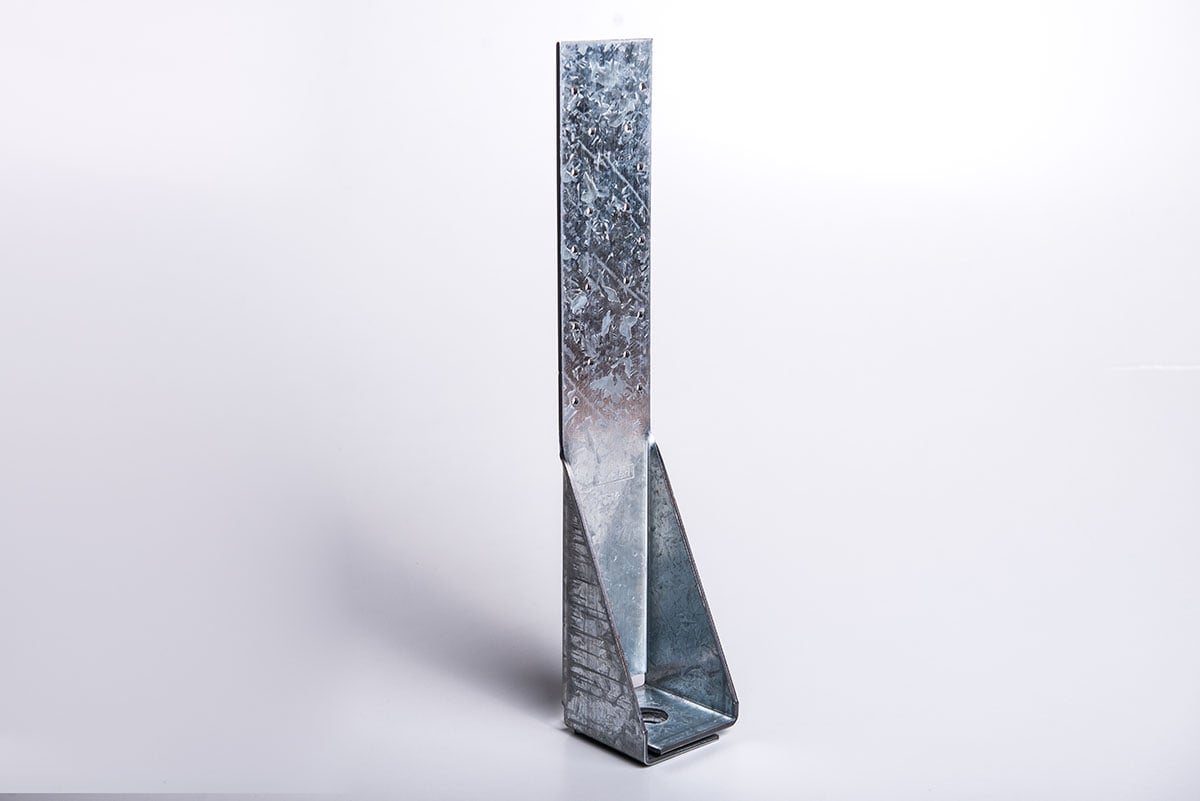

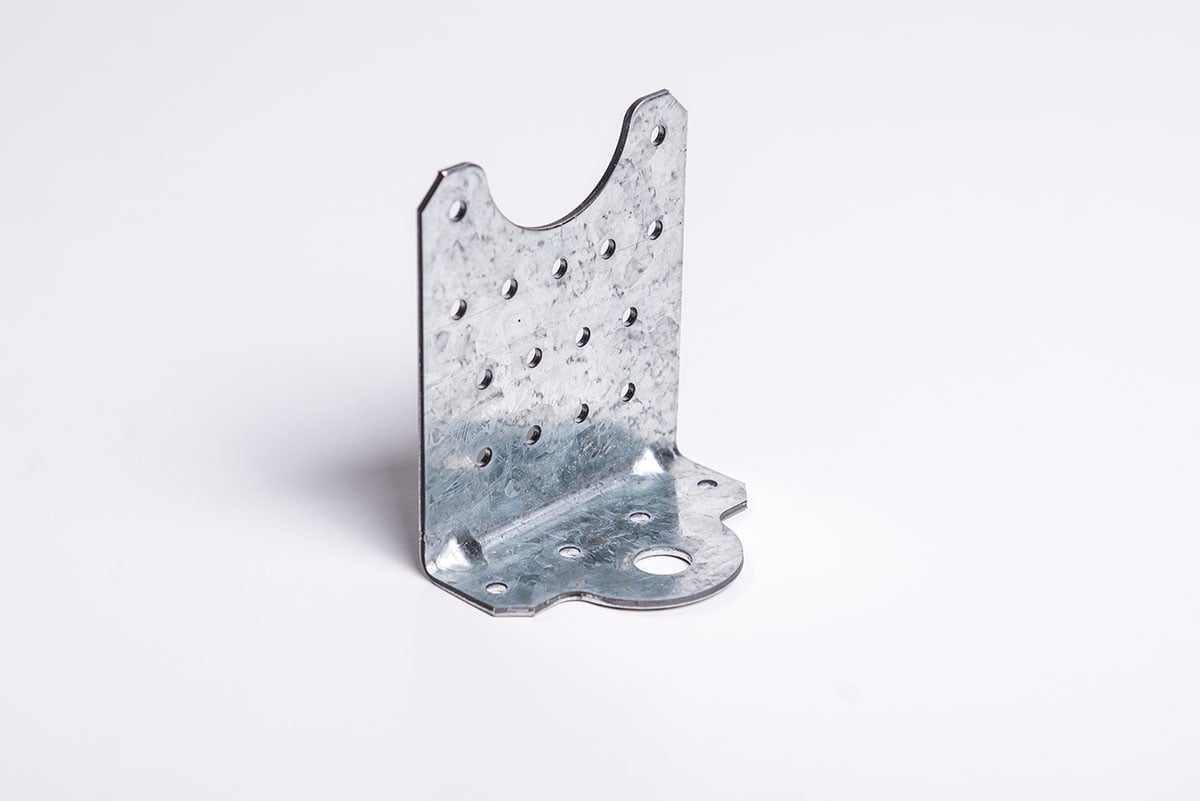

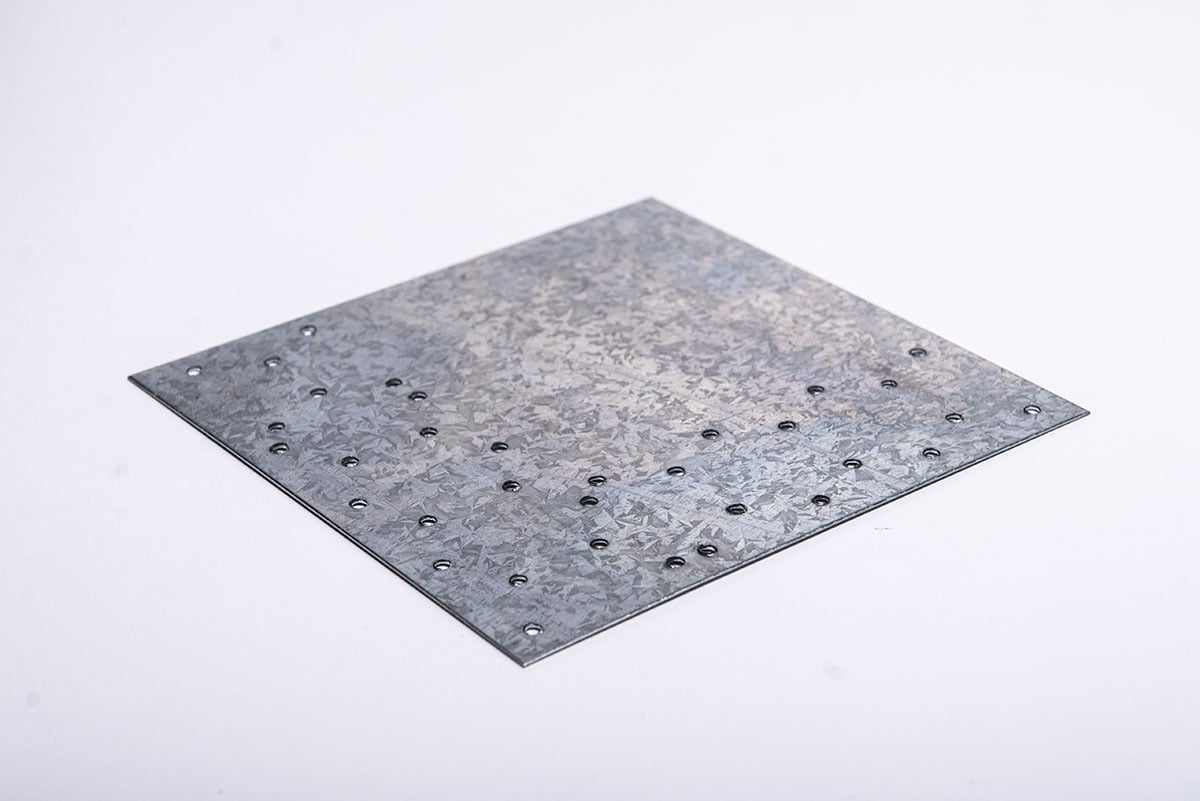

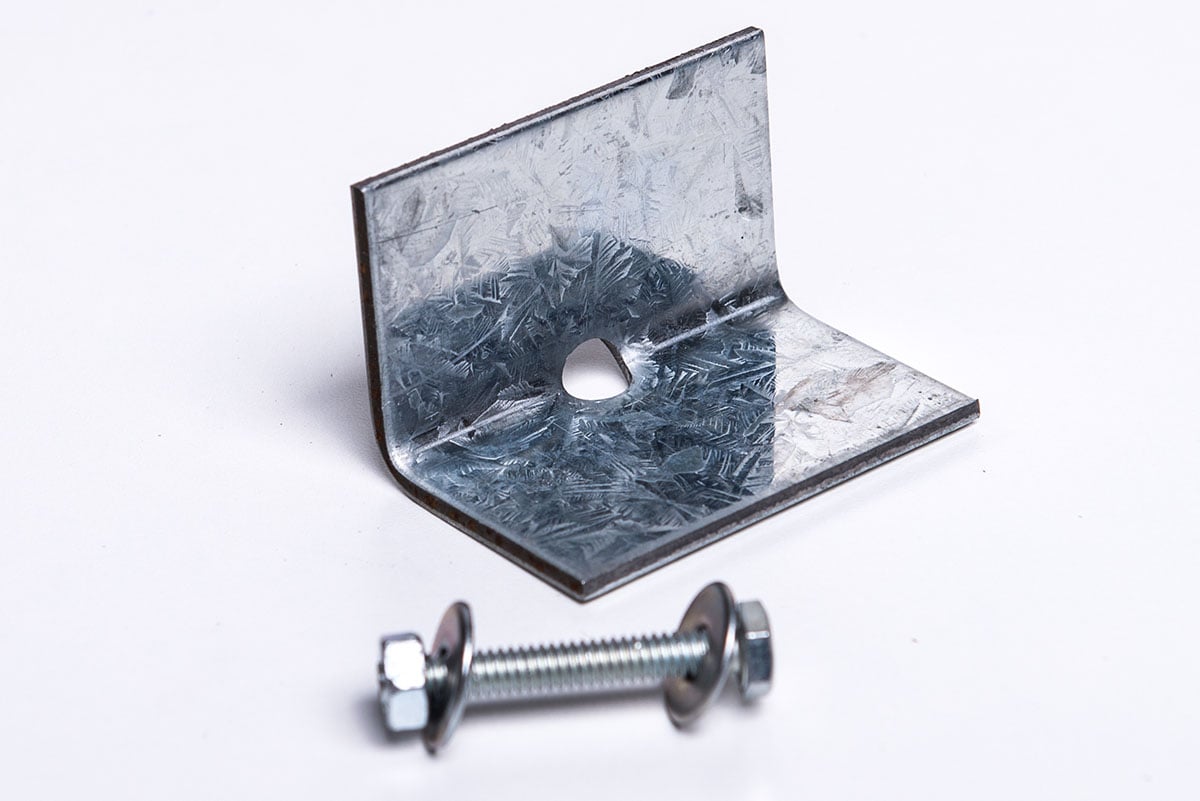

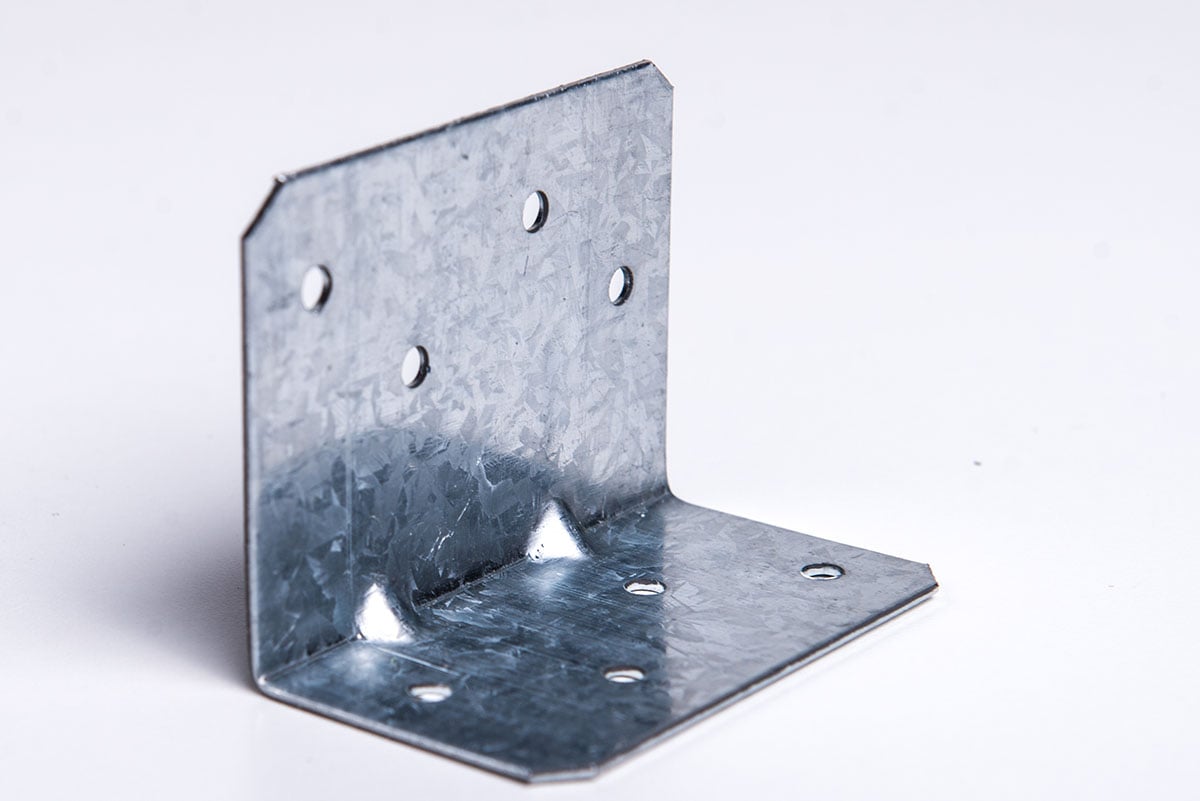

Os acessórios e fixações de aço galvanizado são utilizados para a instalação e vinculação de perfis estruturais em obras de Steel Frame e para obras de divisões internas em Drywall Plus.
