Encontros entre painéis na construção em Steel Frame

A conformação final de uma estrutura em Steel Frame dependerá de cada projeto arquitetônico e das situações específicas da obra. Portanto, no mesmo projeto haverá painéis diversos e deverão ser resolvidos os possíveis encontros entre eles.



A montagem dos painéis implica a união de perfis "simples" e peças pré-montadas necessárias para resolver esses encontros. Essas peças "especiais" são formados a partir da união de montantes por meio de parafusos.



  • Tipos de encontros

Duplo, dois montantes unidos pela alma. O uso mais frequente de este tipo de peça está na materialização do encontro de canto entre dois painéis.




Triplo, é composto por três montantes, sendo que um deles (o central) está rotado 90º em relação aos outros dois. Desta forma, a superfície da alma do perfil rotado permite a fixação do montante inicial de uma união em “T”.

Quádruplo, quatro montantes, dois dos quais (os centrais) são girados 90º em relação aos outros dois, gerando a superfície de fixação dos montantes iniciais de dois painéis em cada lado (encontro em cruz).

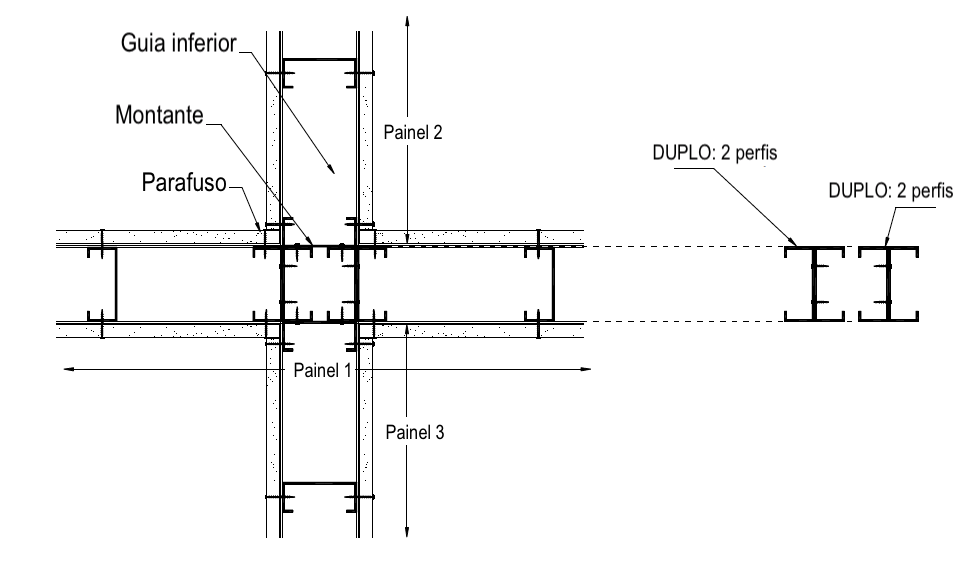

Encontros em cruz também podem se materializar por meio de duas peças duplas.
